PIONEIRO DE EMBALAGEM AUTOMÁTICO INDUSTRIAL DA SOLUÇÃO.
| Lugar de origem: | China |
|---|---|
| Marca: | jlpack |
| Certificação: | ISO9001，CE |
| Número do modelo: | GD600 |
| Quantidade de ordem mínima: | 1 |
| Detalhes da embalagem: | Recipiente de madeira de /standard do caso |
| Tempo de entrega: | 1 semana autônoma, a linha de embalagem 150days |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 200 grupos/ano |
| Aplicação: | Bobinas de aço, fios da costa, bobinas de cobre | Velocidade do anel: | Aproximado. 20-90r/min |
|---|---|---|---|
| Velocidade do rolo: | 5-8m/min | Tipo conduzido: | Elétrico |
| Tensão: | 380V/50Hz | Material de embalagem: | papel, plástico |
| Uso: | Envolvimento protetor exterior | Material: | Aço carbono, metal |
| Tipo: | Máquina de envolvimento | Nome: | Máquina de embalagem de aço da bobina do fio da costa |
| Destacar: | Máquina de embalagem de carregamento automática do fio de aço,máquina de embalagem do fio 90r/min de aço,Máquina de envolvimento automática do fio GD800 |
||
máquina de envolvimento automática de carregamento automática do fio da máquina de embalagem do fio 90r/min de aço
Aplicação da máquina:

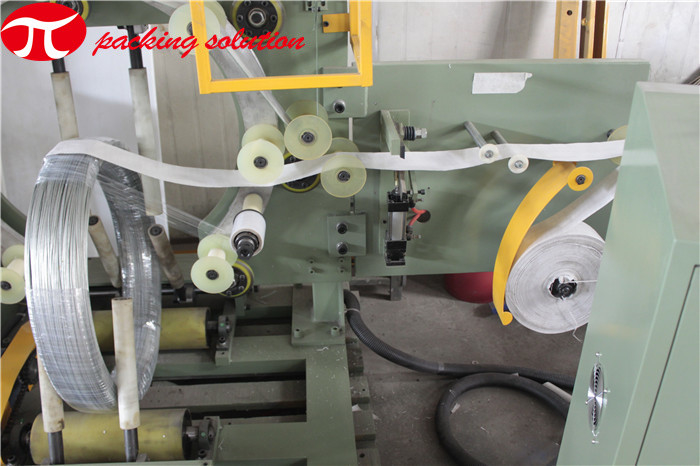

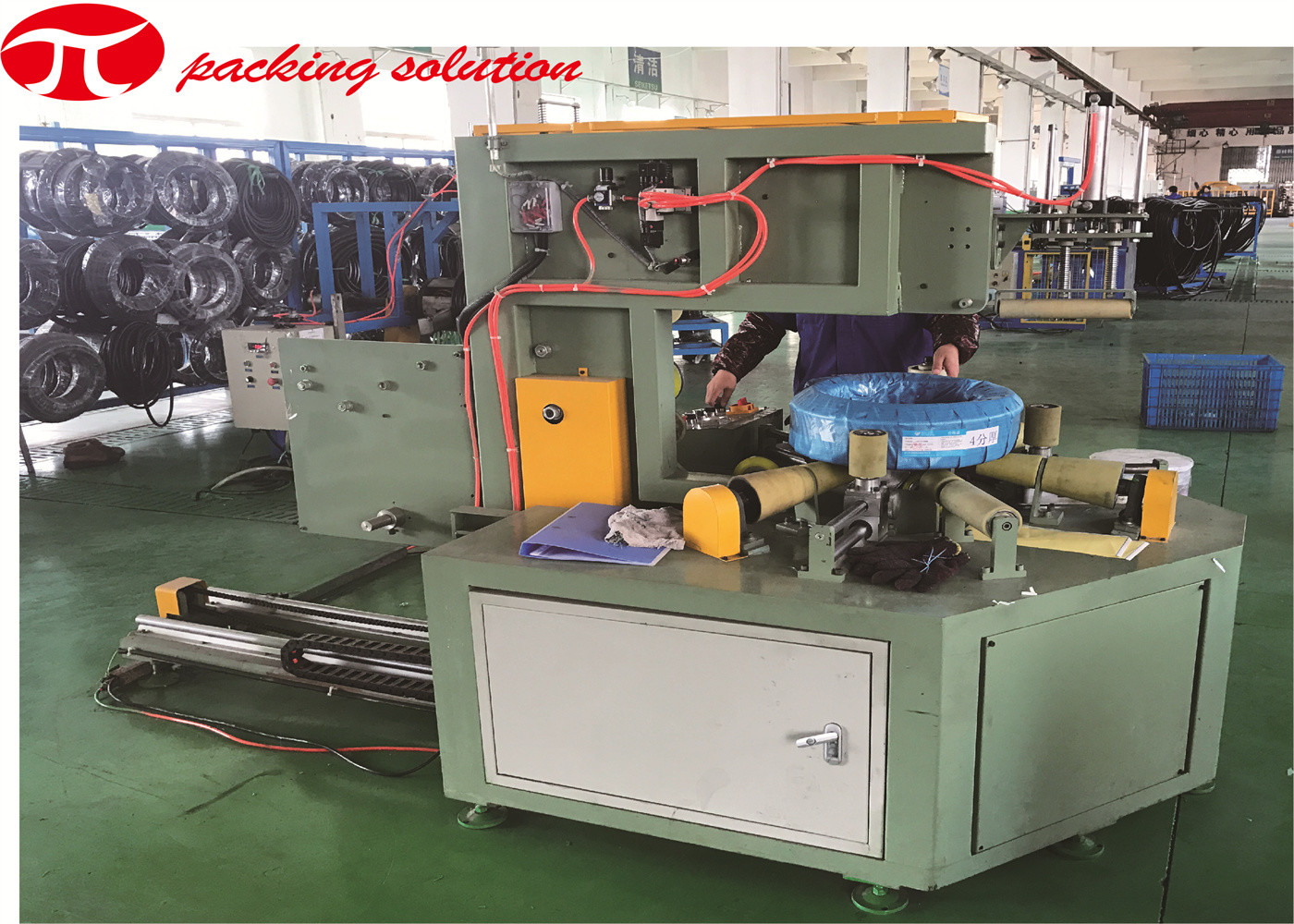

A máquina de envolvimento do pacote do fio é equipada com o trole de carregamento móvel para assegurar a segurança e a conveniência para a bobina que segura durante a operação, a máquina pode ser amplamente utilizada para o envolvimento exterior do estiramento de bobinas do fio, das bobinas de cobre, das bobinas de alumínio, das bobinas de aço, etc. pela fita de papel do composto, pela fita plástica, pelo filme de estiramento, etc., fazer a bobina impermeável, inoxidável, dustproof, e bem para o armazenamento e o transporte.
A instalação da máquina:
A máquina será montada na terra lisa & dura, onde a carga à terra deve ser mais de 1 ton/m2.
Características básicas da máquina:
1. Projeto especial de um trole movente para a operação de envolvimento mais segura e mais conveniente.
2. Operação inteligente e simples alta. Apenas precise de ajustar OD, identificação, e a largura do objeto enrolado, outros parâmetros será ajustada automaticamente;
3. A altura da placa da corrediça pode ser ajustada para o OD diferente & a identificação;
4. O grau material da tensão pode ser ajustado automaticamente;
5. O envolvimento síncrono está disponível. Fita do ajuste da lata & filme de estiramento de embalagem para envolver apenas em um processo de embalagem para fazer o trabalho mais eficiente;
6. Grau de sobreposição do material de envolvimento ajustável.
7. Dispositivo de corte especial adotado;
8. A mão mecânica está disponível a alimentar & a cortar o material de embalagem;
9. O anel restaurou automaticamente quando um processo de embalagem terminou, prepara-se para o pacote seguinte.
10. O esparadrapo do poliuretano é usado para envolver rolos de apoio e para proteger rolos.
Parâmetros da máquina:
| Modelo | GD300 | GD600 |
| Tipo | Tipo do trole | Tipo do trole |
| Objeto | O aço bobina/bobina de cobre/bobinas do fio/etc. | O aço bobina/bobina de cobre/bobinas do fio/etc. |
| Largura da bobina | ≤300 | ≤600mm |
| Bobina OD | ≤1500 | ≤1600mm |
| Identificação da bobina | 508/610mm | 508mm/610mm |
| Peso da bobina | ≤2000Kg | ≤6000Kg |
| Velocidade do anel | Aproximado. 20-90r/min | Aproximado. 20-80r/min |
| Velocidade do rolo | 5-8m/min | 5-8m/min |
| Saídas de potência | Sobre 3.0KW | Sobre 4.5KW |
| Fonte de alimentação | AC/380V/50Hz | AC/380V/50Hz |
| Suprimento de ar | 6-8kgf/cm2 | 6-8kgf/cm2 |
| Material de embalagem | Papel do composto paper/VCI/fita da malha: largura: 80-100mm; Identificação: 55mm; OD≤500mm | Papel do composto paper/VCI/fita da malha: largura: 80-100mm; Identificação: 55mm; OD≤500mm |
| Filme de estiramento: largura: 80-100mm; Identificação: 50mm; OD≤150mm | Filme de estiramento: largura: 80-100mm; Identificação: 50mm; OD≤150mm | |
| Sistema de envolvimento síncrono | Opcional | Opcional |
| Manipulador automático | Opcional | Opcional |
Nota: os dados são somente para a referência, a máquina podem ser projetados de acordo com o tamanho de objeto específico.
Armários de comutação
Os dispositivos elétricos são instalados em placas de montagem em uns armários fechados, grau IP20 da proteção, projetado no formulário 1 baseado em EN 60439-1. Cada armário tem uma etiqueta de designação na porta com o indicador apropriado do lugar.
Os armários de comutação padrão de Rittal são usados.
Os armários de comutação são instalados em uma fileira de armário de comutação.
Para o transporte o sistema de armário pode ser separado em unidades de envio com uma largura máxima de 3600 milímetros.
A subdivisão dos armários individuais é feita de acordo com suas funções respectivas:
alimentação do
geração da tensão do controle do, movimentação auxiliar
movimentação principal do
controle do
