INTRODUÇÃO GERAL:

Este envoltório de aço mestre da bobina é projetado especialmente para o empacotamento automático das bobinas enormes que incluem as bobinas de aço, as bobinas de alumínio, as bobinas de cobre, as bobinas do fio da costa, etc. para fazer o pacote impermeável, inoxidável, dustproof, protegido bem e decorado.

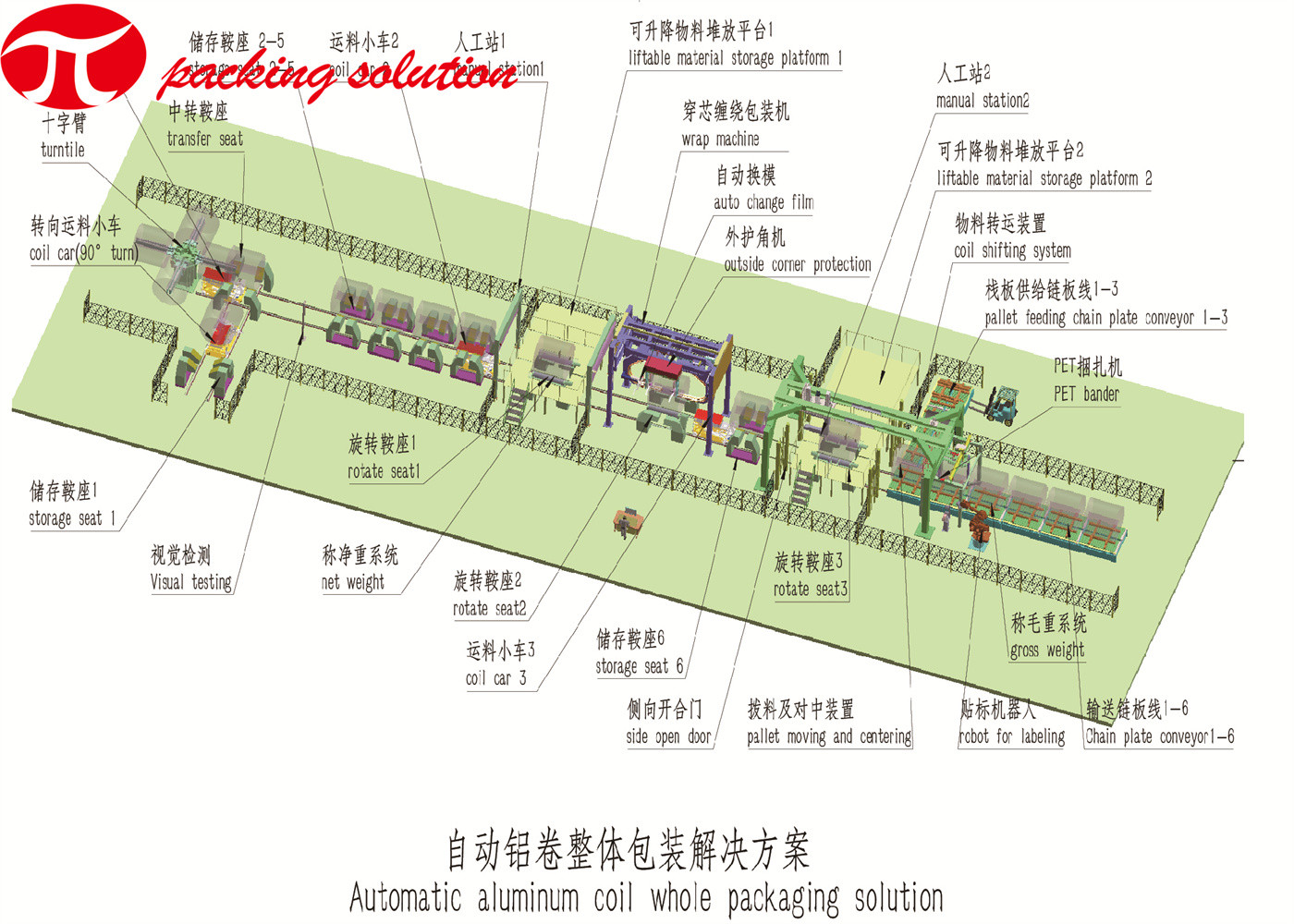

É uma maquinaria de embalagem altamente automática, altamente integrada, segura e prática. A máquina é composta principalmente da unidade de embalagem, trilha movente, duas (ou mais) estações do rolo, armário de controle, guardrails&etc.

Nossas máquinas de envolvimento atualizados do mestre da bobina podem ser adaptadas às exigências de cliente de simples às configurações altamente complexas. Jinglin pode oferecer várias opções das exigências as mais diversas que concordam suas necessidades específicas.

PARÂMETROS DO BASIC:

Aplicação: as bobinas de alumínio/bobinas de aço/cobre bobinam/bobinas fio de aço, etc.

Tamanho da bobina: largura 700-2000mm, ID≥450mm, OD: 1100-2200mm

Peso da bobina: 1000-30000kg

Material de embalagem: Filme de estiramento de PE/PVC/fita plástica:

Identificação: 76mm, OD: 100-250mm, largura 250mm

Velocidade do obturador: aproximadamente 2-3m/sec.

Saídas de potência: aproximadamente 11kw

Taxa da sobreposição: 20%-90%

Fonte de alimentação: 380V, linha cinco trifásica

PROCESSO DA OPERAÇÃO:

1) Carregue as bobinas pelo guindaste, pelo C-gancho, pelo forkman, ou pelo feixe de passeio, car&etc da bobina na estação do rolo da máquina.

2) Os movimentos de envolvimento do motor à estação do rolo com bobina. O envoltório que posiciona-se. Regule o U-tipo trackheight para o diâmetro diferente da bobina para o material de envolvimento dispensam a canela que cruza o centro da bobina.

3) O tipo trilha de U fechou-se.

4) Fixe o material de envolvimento na bobina pela mão manual ou automática do mecânico (opcional).

5) Comece envolver.

6) O envolvimento terminado e selado pela mão mecânica automática manual (opcional).

7) O envoltório move-se para uma outra estação do rolo do construtor para a embalagem seguinte (opcional).

8) Offload a bobina embalada e prepare-a para um outro empacotamento novo.

CARACTERÍSTICAS PRINCIPAIS:

• Adaptável ao trabalho contínuo a longo prazo.
• Operação modular do projeto, a simples e a segura.
• A tensão do material de envolvimento é facilmente ajustável.
• Operação da tela da relação do PLC & do HMI adotada para a operação inteligente.
• Tipo de envolvimento orbital projetado especial.
• Estações do rolo para a carga e o descarregamento convenientes. Os rolos são cobertos com o plutônio para para proteger a superfície da bobina.
• Manual e modo de trabalho automático para a opção alternativa.
• O conversor é adotado para ajustar a sobreposição do material de envolvimento.
• A relação de sobreposição do filme de envolvimento é ajustável.
• Envolvendo a função de restauração da posição.
• Sensores para o auto posicionamento do trole.
• A canela gêmea com o transporte de dois filmes pode ser adotada para o material dois diferente que envolve em um que processa.
• Equipado com a mão mecânica para feeding&cutting de envolver a fita automaticamente.
• Cerca protetora para assegurar a segurança dos operadores.
• A altura nivelada da unidade de envolvimento podia ser ajustada através do motor.
• Luz da indicação que alarma-se automaticamente quando o erro ocorrer. Os problemas podem ser mostrados automaticamente.
• Freio especial para que o dispositivo da liberação da fita evite a dobradura material.
• As estações extra do rolo são para que opcional consiga uma eficiência mais alta da embalagem.
